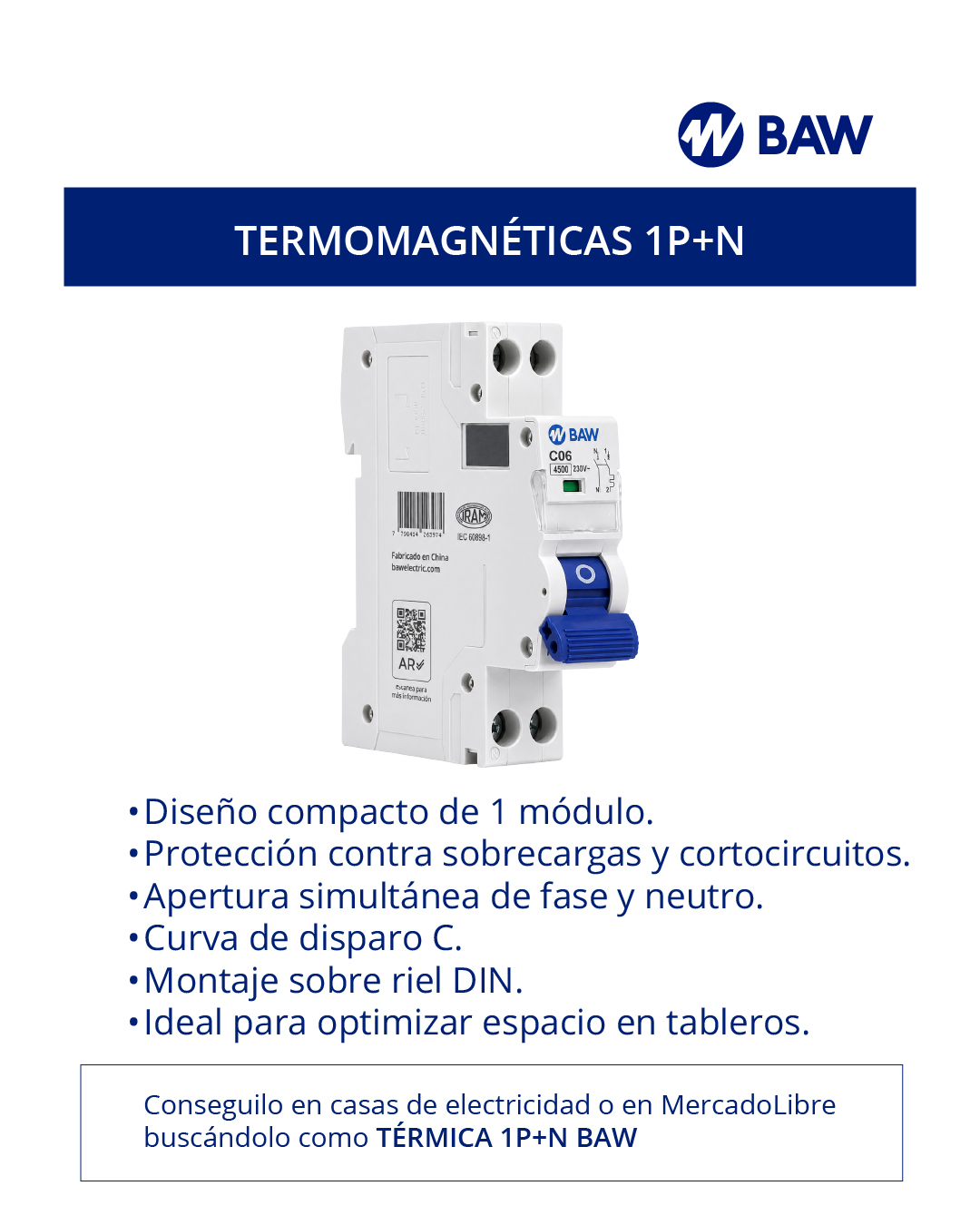

Interruptor Termomagnético TMg 1P+N en 1 módulo 6A Icn = 4,5kA Curva C
PA41C06
Interruptor Termomagnético TMg 1P+N en 1 módulo 6A Icn = 4,5kA Curva C
PA41C06Los interruptores termomagnéticos 1P+N curva C ofrecen protección confiable para instalaciones eléctricas residenciales y comerciales. Con corrientes de 1 a 40A, capacidad de ruptura de 4,5kA, clase de limitación 3, tensión nominal de 230/240V~ y cumplimiento de la norma IEC 60898-1, aseguran seguridad y fácil instalación.
Características destacadas:
• Corriente nominal (In): 6 a 40A.
• Tensión nominal (Ue): 230/240VCA.
• Tensión de aislación (Ui): 415VCA.
• Capacidad de ruptura (Icn): 4500A.
• Tensión de impulso 1,2/50µs (Uimp): 4kV.
• Rigidez dieléctrica 1min: 2kV.
• Frecuencia: 50/60Hz.
• Curva característica de disparo: C.
• Polos: 1P + Neutro.
• Ancho: 18mm (1 módulo DIN).
• Endurancia eléctrica: 4000 ciclos.
• Endurancia mecánica: 10000 ciclos.
• Conexiones: Cable (hasta 16mm²), puentes de unión 1P.
• Torque admisible: 2,5Nm.
• Grado de protección: IP20.
• Grado de polución: 2.
• Temperatura de calibración: 30°C.
• Temperatura de operación: -5~40°C.
• Temperatura de almacenamiento: -25~70°C.
• Clase de limitación de energía: Clase 3.
• Sistema de conexionado: con jaula de seguridad.
• Señalización visual: de estado del interruptor.
• Portaetiqueta: identificadora de circuitos.
• Clip retráctil: de 2 posiciones.
• Certificación y ensayo: Norma IEC 60898-1.
